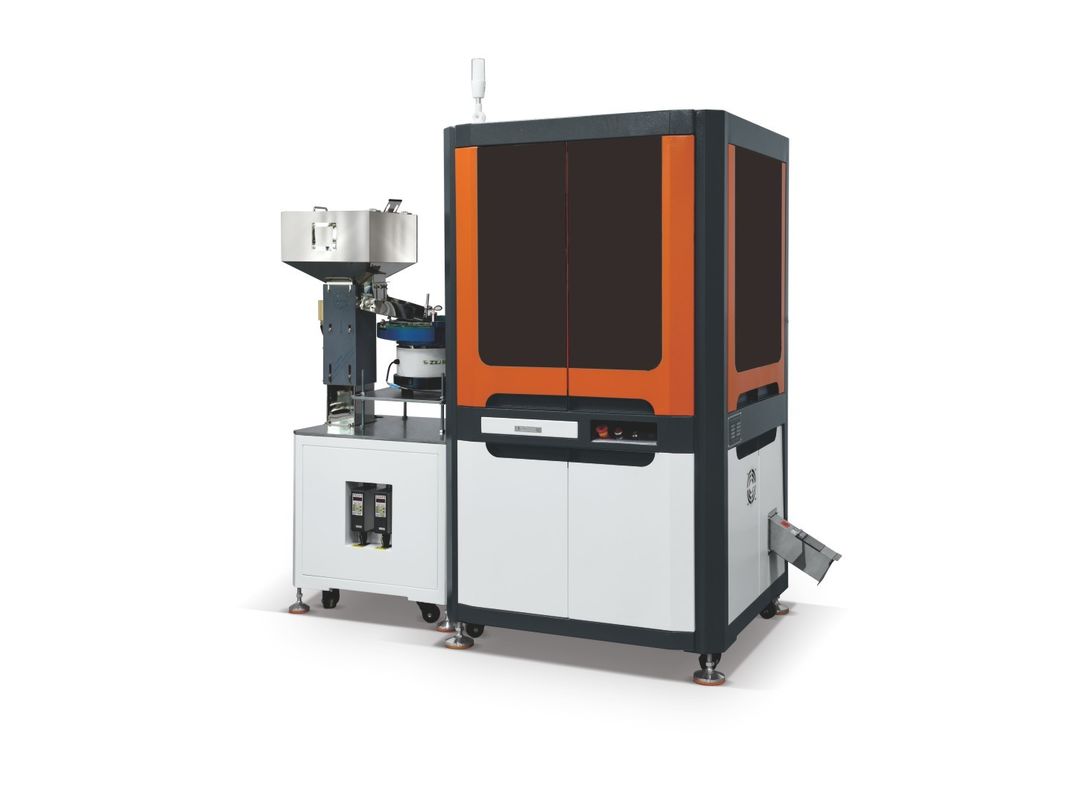

WirT Single Glass Table Visuele inspectie machine voor beeldmeting detectie

WirT Single Glass Table Visuele inspectie machine voor beeldmeting detectie

Het verkrijgt afbeeldingen van producten via industriële camera's (zoals CCD-camera's of CMOS-camera's).met een zeer hoge beeldsnelheid en resolutieBijvoorbeeld bij de productie van rubberonderdelen kunnen camera's met een nauwkeurigheid tot microniveau oppervlaktebeelden van onderdelen zoals afdichtingen en stekers vastleggen.die duidelijk de vorm en positie van de rubberen onderdelen kan laten zien.

Werkingsbeginsel van de WirT-machine voor visuele inspectie met een enkele glazen tafel

Oppervlaktecontrolesysteem

Bestaat uit twee boven en onder de glazen plaat gemonteerde werkstations, elk met een hoge precisie kleurencamera en een vaste scherpstellens.

heeft een digitaal zelfstandig instelbaar kleurenverlichtingssysteem om de opname te optimaliseren.

De belangrijkste functie is het detecteren van cosmetische defecten op de bovenste en onderste oppervlakken.

Systemen voor de controle van de binnenste en de buitenste oppervlakken

Het bestaat uit buitenste werkstations, elk met vier 2 megapixel kleurencamera's verdeeld over 90 graden.Een ander kenmerk is dat er twee kleurenverlichtingssystemen boven en onder zijn verdeeld..

Het verlichtingssysteem kan digitaal en onafhankelijk worden ingesteld om het fotografische beeld te optimaliseren.

Voor de detectie van oppervlaktefouten aan de buitenzijde van het product.

Uitrusting Voordelen van WirT- Eenvoudige glazen tafel visuele inspectie machine

Wirt is een optisch inspectieapparaat dat speciaal is ontwikkeld voor het detecteren van dimensionale en oppervlaktefouten in siliconen waterdichte stekkers.Het is in staat om waterdichte stekkers van verschillende vormen met hoge precisie te inspecteren binnen zijn inspectiebereikDeze producten worden geïnspecteerd op gebreken door een reeks inspectieposten met behulp van hoge precisie industriële camera's.De door de camera's verkregen beelden worden zonder verlies van gegevens of storing doorgestuurd naar een computer die wordt beheerd door een realtime beeldverwerkingssysteem: via de gebruikersinterface kan de gebruiker op een eenvoudige en intuïtieve manier met het besturingssysteem omgaan.

Na beeldverwerking worden de objecten ingevoerd in drie verschillende opslagruimten voor conform, dimensioneel en cosmetisch defecte objecten volgens de vooraf ingestelde inspectiecriteria.De parameters voor de inspectie van objecten zijn snel en gemakkelijk in te stellen, de apparatuur en de voedingsinrichting gemakkelijk schoon te maken zijn en de frequentie van de inspectie hoog is.

Technische parameters van de WirT-maschine voor visuele inspectie met een enkele glazen tafel

Toepassing van de DenT-maschine voor visuele inspectie

Elektronische onderdelen, precisie-inspuiting, hardware bevestigingsmiddelen,

Afdichtingsringen, rubberen siliconen, industriële zilveren contacten, enz.

Bijzondere kenmerken Afbeelding van DenT- Double glass table visuele inspectie machine voor industriële producten
