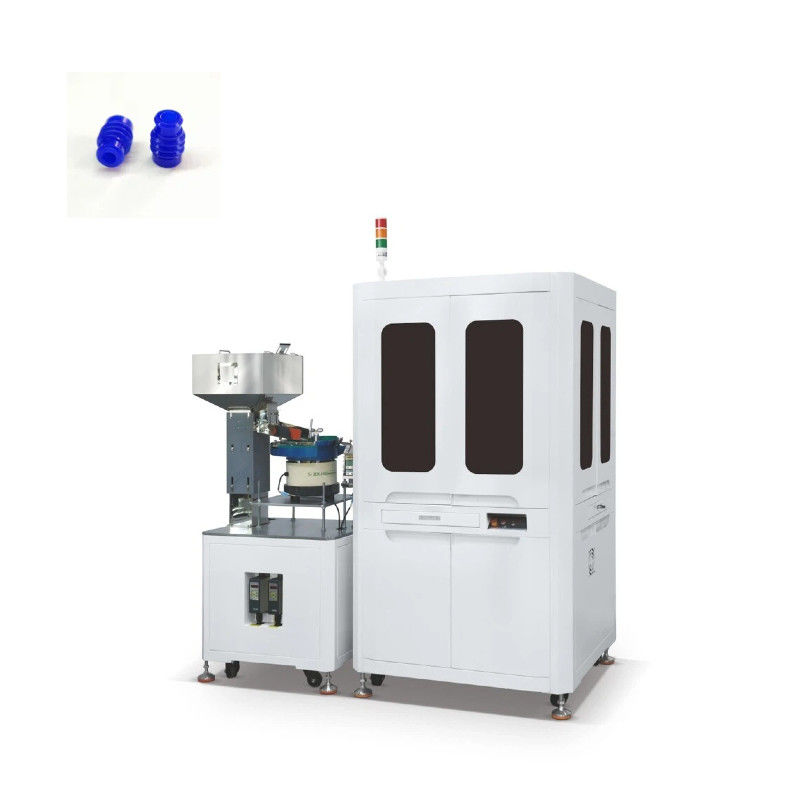

WirT Rubber visuele inspectie beeldmetingsmachine met een enkele glazen tafel

WirT Rubber Visuele Inspectie Beeldmeetmachine met Enkele Glazen Tafel

De afbeelding wordt overgedragen naar gespecialiseerde beeldverwerkingssoftware. De software gebruikt complexe algoritmen om de afbeelding te analyseren en te verwerken. Deze algoritmen kunnen verschillende doelfuncties in de afbeelding identificeren, zoals algoritmen voor randdetectie om de omtrek van een object te bepalen en kleurherkenningsalgoritmen om objecten van verschillende kleuren te onderscheiden.

Werkingsprincipe van WirT - Visuele inspectiemachine met enkele glazen tafel

Oppervlaktecontrolesysteem

Bestaat uit twee werkstations die boven en onder de glasplaat zijn gemonteerd, elk met een zeer nauwkeurige kleurencamera en een lens met vaste focus.

Heeft een onafhankelijk digitaal instelbaar kleurenverlichtingssysteem om de beeldopname te optimaliseren.

De belangrijkste functie is het detecteren van cosmetische defecten op de boven- en onderoppervlakken.

Binnen- en buitenoppervlaktecontrolesystemen

Bestaat uit werkstations aan de buitenkant, elk met vier 2 megapixel kleurencamera's verdeeld in hoeken van 90 graden. Elke camera gebruikt een lens met lage vervorming. Een ander kenmerk is dat er twee kleurenverlichtingssystemen boven en onder zijn verdeeld.

Het verlichtingssysteem kan digitaal en onafhankelijk worden aangepast om de fotografische afbeelding te optimaliseren.

Voor de detectie van oppervlaktedefecten aan de buitenkant van het product.

Apparatuurvoordelen van WirT - Visuele inspectiemachine met enkele glazen tafel

Wirt is een optisch inspectieapparaat dat speciaal is ontwikkeld om dimensionale en oppervlaktedefecten in siliconen waterdichte pluggen te detecteren. Het is in staat om waterdichte pluggen van verschillende vormen met hoge precisie te inspecteren binnen het inspectiebereik. Deze producten worden geïnspecteerd op defecten door een reeks inspectiestations met behulp van zeer nauwkeurige industriële camera's. De beelden die door de camera's worden verkregen, worden zonder gegevensverlies of interferentie overgedragen naar een computer die wordt beheerd door een real-time systeem voor beeldverwerking: via de operatorinterface kan de gebruiker op een eenvoudige en intuïtieve manier communiceren met het besturingssysteem. Het detectiesysteem is stabiel, betrouwbaar en efficiënt.

Na beeldverwerking worden objecten geïmporteerd in drie verschillende opslaggebieden voor conforme, dimensionaal defecte en cosmetisch defecte objecten volgens de vooraf ingestelde inspectiecriteria. De objectinspectieparameters zijn snel en eenvoudig in te stellen, de apparatuur en het toevoerapparaat zijn gemakkelijk schoon te maken en de inspectiefrequentie is hoog.

Technische parameters van WirT - Visuele inspectiemachine met enkele glazen tafel
